Hướng dẫn rô bốt của máy múc Servo ：
Lượng súp có thể được đặt chính xác theo kích thước của sản phẩm để giảm tổn thất chi phí do hoạt động nhân tạo và mệt mỏi; Ngoài ra, nó cũng tránh các nguy cơ về an toàn cho con người và tăng sản lượng, đặc biệt là đảm bảo cơ bản về chất lượng sản phẩm.
Robot múc và hệ thống thang:
Robot múc servo chất lượng cao đóng một vai trò quan trọng trong quá trình đúc khuôn, vì các loại muôi có kích thước không chính xác có thể dẫn đến chi phí chế tạo lại đáng kể. Hệ thống gating rô bốt tự động tiên tiến của Longhua Die Casting Machine Co., Ltd. đạt độ chính xác 99% +% và có thể liên tục đổ dung dịch kim loại nóng chảy từ lò vào cốc cấp liệu của máy đúc khuôn.
Hiệu suất chính xác, an toàn, có thể lặp lại:
Các sản phẩm của chúng tôi có động cơ servo và thiết bị truyền động cho phép truyền động động cơ servo bốn trục và mạch hệ thống Smart Probe ™ Ladler độc quyền của chúng tôi ngăn ngừa ngâm nước. Hệ thống lập trình phần mềm của chúng tôi do Học viện Khoa học Trung Quốc và công ty của chúng tôi cùng phát triển, với chứng chỉ cấp bằng sáng chế quốc gia, có thể chuyển đổi nhiều ngôn ngữ, có khả năng sửa đổi, có thể viết theo nhu cầu sản xuất của bạn.
Đặc tính kỹ thuật của rô bốt servo:
1. Các phụ kiện chính và các thành phần điện là các bộ phận nhập khẩu, điều khiển PLC, màn hình cảm ứng cài đặt lựa chọn chức năng tùy ý;
2. Cấu trúc thanh kết nối, ổ đĩa động cơ servo đôi, kết nối trực tiếp bộ giảm tốc, cải thiện độ ổn định và tuổi thọ của máy;
3. Độ chính xác cao của việc cho ăn súp, tăng cường tốc độ đi bộ và chạy ổn định của cánh tay, và năng lực sản xuất hiệu quả;
4. Cánh tay tiến / lùi và đổ đầy súp / súp lấy điều khiển động cơ servo, tốc độ có thể được điều chỉnh; Chức năng hãm động cơ, canh nhôm không dễ đổ;
5. Với chức năng hiển thị mã lỗi, dễ dàng sửa chữa lớn.

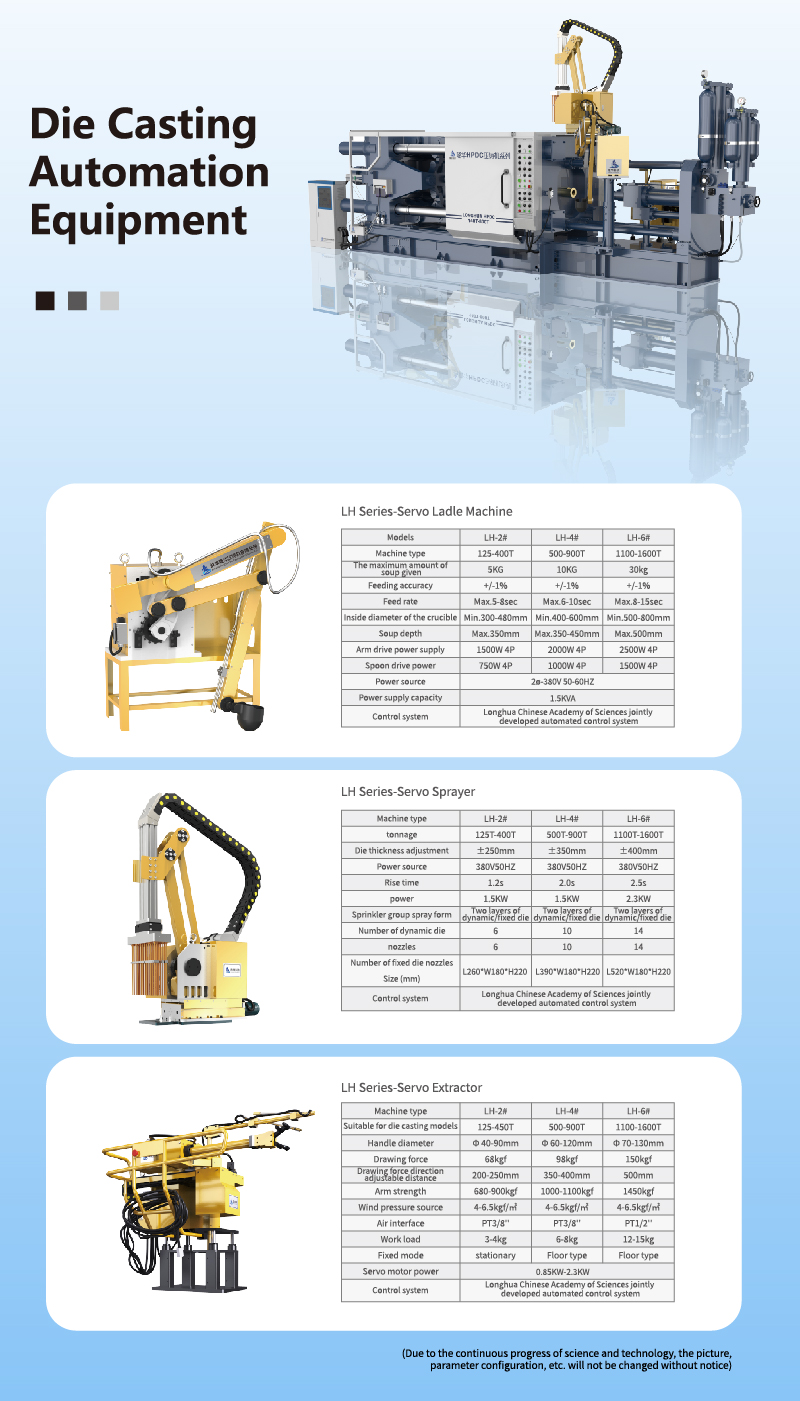

Các thông số chính của robot múc servo:
|
Thông số kỹ thuật / mô hình |
2 # |
4# |
5 # |
6 # |
|
Thích hợp cho các mô hình đúc khuôn |
50-450T |
500-900T |
1000-1300T |
1600-3000T |
|
Cho lượng súp tối đa |
4,5kg |
10kg |
20kg |
35kg |
|
Độ chính xác của nước nhôm |
+/- 1% |
+/- 1% |
+/- 1% |
+/- 1% |
|
Tỷ lệ múc nước nhôm |
Tối đa 5-8 giây |
Tối đa 10-15 giây |
Tối đa 15-25 giây |
Tối đa 35 giây |
|
Đường kính trong của chén nung |
Tối thiểu 300-480mm |
Tối thiểu.520-550mm |
Tối thiểu 800mm |
Tối thiểu.850mm |
|
Lấy độ sâu của súp |
Tối đa 350mm |
Tối đa 350-450mm |
Tối đa 500mm |
Tối đa 500mm |
|
Lực truyền động cánh tay |
1500W 4P |
2000W 4P |
2500W 4P |
3000W 4P |
|
Cái thìa điều khiển nguồn điện |
750W 4P |
1000W 4P |
1500W 4P |
2000W 4P |
|
Nguồn cung cấp năng lượng |
2ø-380V 50-60HZ |
2ø-380V 50-60HZ |
2ø-380V 50-60HZ |
2ø-380V 50-60HZ |
|
Công suất nguồn |
1,5KVA |
1,5KVA |
1,5KVA |
1,5KVA |
|
Cung cấp điện vận hành |
DC24V |
DC24V |
DC24V |
DC24V |
|
Trọng lượng máy |
350-400kg |
450-500kg |
600kg |
800kg |
|
Kích thước máy |
1300 * 650 * 1100 |
1300 * 650 * 1100 |
1300 * 650 * 1100 |
/ |
Cấu hình chính của robot múc Servo ：
|
Tên |
Đơn vị R & D / Mô hình |
Sản xuất （xuất xứ） |
|
Lập trình máy tính |
Viện Khoa học Trung Quốc Hợp Phì * Bengbu Longhua |
Bengbu Longhua (Trung Quốc) |
|
Động cơ servo Xinjie + ổ đĩa |
MS5G-130STE-CS07220BZ-21P5 |
Xinjie (Trung Quốc) |
|
Động cơ servo Xinjie + ổ đĩa |
MS5H-60STE-CS0133OB-20P4 |
Xinjie (Trung Quốc) |
|
Giao diện người-máy |
TG765-MT |
Xinjie (Trung Quốc) |
|
Ổ đỡ trục |
6208/6207/6206 ... |
NSK (Nhật Bản) |
|
Chuôi |
40 triệu / 50 # |
KCM （Nhật Bản） |
|
Chuyển tiếp |
RXM2L2B2BD / 24VDC / 24AC |
Schneider (Pháp) |
|
Dòng nhiệt độ cao |
2,7m * 4 = 10,8m |
Kraby (Nhật Bản) |
|
Chuyển đổi hoạt động |
XB2BD21C / XB2BD53C |
Schneider, （Pháp） |
|
Máy phát điện |
NES-50-24 |
Ming Wei (Đài Loan, Trung Quốc) |
|
Bộ giảm tốc Niklas RV |
BX40E-153-F |
Tô Châu (Trung Quốc) |
|
Bộ giảm tốc hành tinh Nicholas |
AB60-40 |
Tô Châu (Trung Quốc) |
|
Bộ điều khiển logic lập trình PLC |
FX5U-40MT / ES |
Mitsubishi (Nhật Bản) |
